“CG1-30”小車式氣體切割機是華威公司切割系列產品之一。該機器內部結構設計合理、外表美觀大方。在聽取了顧客的建議，經過技術研討，對此產品進行多項技術革新和工藝改進。本機采用了新型材料和零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了大大的提高。
|

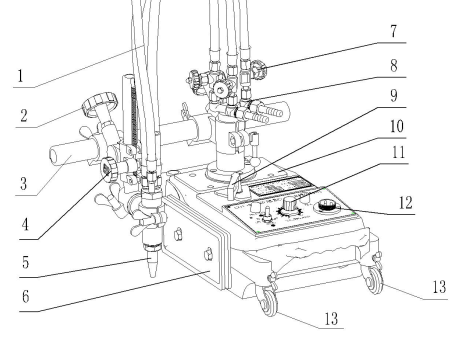

1.輸送氣體的軟管：一共三根，分別為燃氣；預熱氧和切割氧 |
|

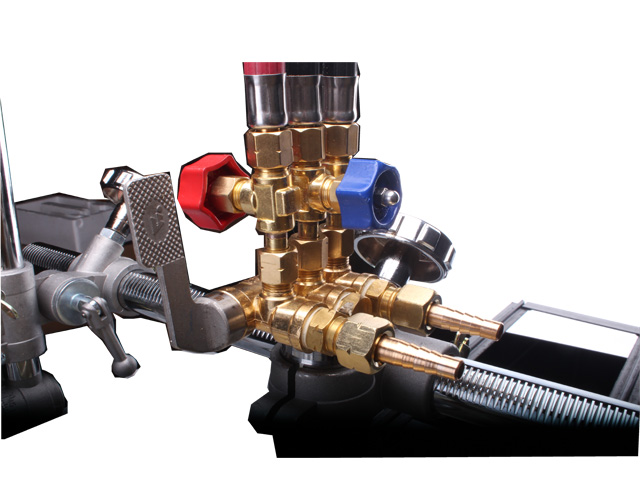

8. 氣體分配器 |
|
9．離合手柄：手柄尖的一頭對齊“STOP” 為分離；對齊“START”為合上。 |
||
|
2.橫移手輪：調節割炬的水平位置 |
|
10. 主機 |
|
3.橫移齒條 |
|
11. 調速旋鈕 |
|
4.割炬垂直調節手輪 |
|
從“0”到“10”速度加快，反之則減小 |
|
5.割嘴 |
|
12. 電源插座 |
|
6.隔熱板：阻礙因切割所產生的熱量擴散倒機器內部 |
|

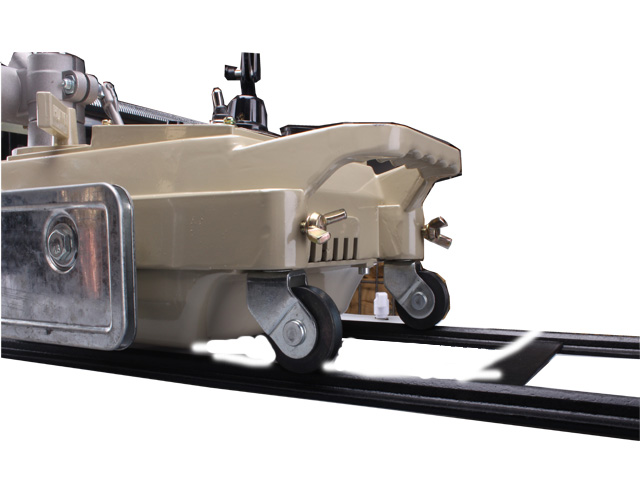

13. 萬向輪 |
|
7. 燃氣二通閥：調節氣體流量的大小 |
|
|
技術規格
|
1.重量（主體部件） |
：16kg |
|
附件 |
：7.8kg |
|
2.裝置尺寸 |
：435×210×240mm |
|
3.調速控制 |
：可控硅控制 |
|
4.電源 |
：交流 220V±10％ 50HZ |
|
5.切割速度 |
：50～750/mm/min |
|
6.切割厚度 |
：5-100mm |
|
7.坡口角度 |
：0-45° |
|
8.切割圓直徑 |
：ø200-ø2000mm |
|
9.割嘴 |
：G02(適用于乙炔),G03(適用于丙烷) |
|
10.電機 |
：直流 110V 50HZ 30W 轉速4200r/min |
裝箱單
將裝置小心地從包裝箱中取出。
首先，檢查各部件以確認其完整無缺。
下列為驗收的標準單割炬配置零部件清單。
|
1.主機 |
1臺 |
|
|
2.割炬氣路總成 |
1套 |
|
|
3.移動總成 |
1套（包括左右、上下移動總成和齒條） |
|
|
4.割嘴（按用戶需求任選一種） |
1.GO2：（乙炔） |
3只 |
|
2.GO3：（丙烷） |
3只 |
|
|
5.電源線 |
1條 |
|
|
6.說明書,合格證 |
各1份 |
|
|
7.進氣接頭/壓帽 |
2副 |
|
|
8.球頭螺絲M4 |
2只 |
|
|
隨機的標準附件 |
||
|
1.割圓總成 |
1套 |
|
|
2.導軌 （按客戶需求任意選定一種） |
1）凸槽2根（每根1.8米） |
|
|
2）凹槽導軌1根（1.8米） |
||
|
選購附件 |
凹槽導軌2根（1.2米） |
|
