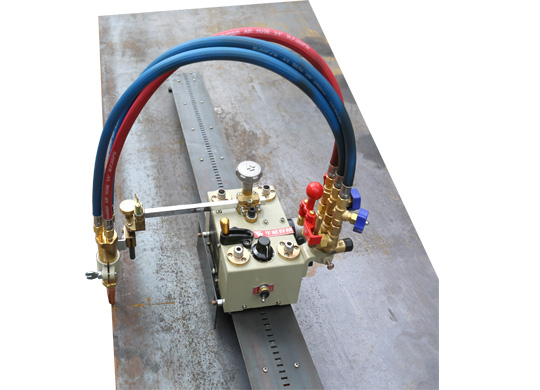

“CG1-13”多向切割機內部結構設計合理；外表美觀大方輕巧便攜。調速系統采用可控硅觸角調速，操作簡單。機器采用帶有鎳鈷合金的永久磁鋼的鋼帶導軌上運動，吸附牢靠，裝卸簡單。機器導軌可吸附在垂直、橫向、仰面、曲面上進行切割。本機結構緊湊，操作簡單，使用范圍廣，外場切割方便，故適用于造船、鍋爐、橋梁、金屬結構等部門的配料、斜面等切割工作。

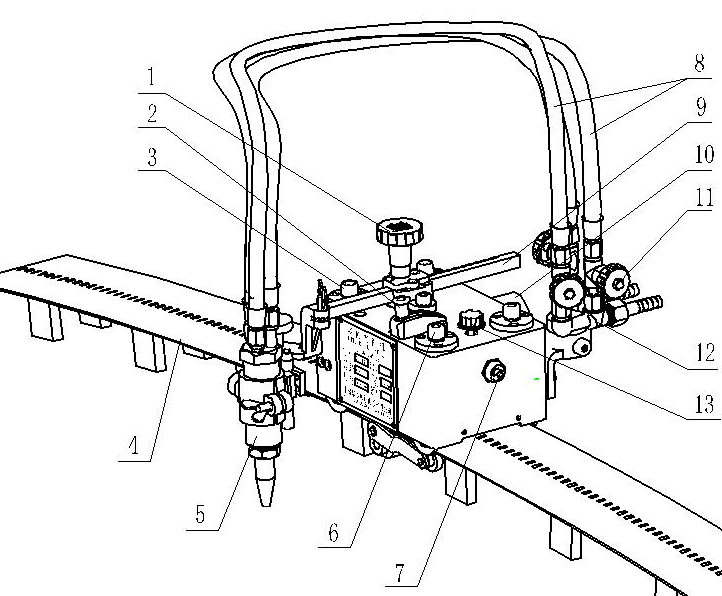

1.橫移手輪：通過調節該手輪，調節割炬橫向水平移動的距離。
2.離合手柄
3.定位輪調節手輪：根據鋼軌彎曲的弧形，調節定位輪來固定機器。
4.軌道：標準配置兩根軌道，可相互對接，每根軌道配有13塊永久磁鋼。
5.割炬
6.衡輪調節手輪
7.倒順開關：當開關斜置于箭頭方向時，機器開始朝該方向行走。
8.軟管：在氣體分配器和割炬之間連接，三條氣管分別用于燃氣；預熱氧；切割氧。
9.橫移齒條
10.電機
11.氣體兩通閥：調節氣體流量大小。
12.氣體分配器：
13.調速器：順時針旋轉旋鈕，裝置則加速運行。
技術規格
|
1.總重量 |
：15kg |
|
2.裝置尺寸 |
：230×200×230mm |
|
3.調速控制 |
：可控硅觸角調速 |
|
4.電源 |
：220V 50Hz |
|
5.切割速度 |
：50～750mm/min（無級調速） |
|
6.切割厚度 |
：5-30mm |
|
7.切割不平直鋼板曲率 |
：R≥700mm（見下圖） |
|
9. 割嘴（30°時） |
：GO2—1#、2#、3# |
|
10.電機 |
：直流 110V 0.5A 30W 轉速10000r/min |
裝箱單
用戶收到包裝箱后，將裝置小心地從包裝箱中取出。首先應將箱中部件與此清單核對，已確認箱中部件是否齊全。
|
1.主機 |
1臺 |
|
|
2.割嘴(根據用戶需求任選一種) |
1）GO2: |
3只 |
|
2）GO3: |
3只 |
|
|
3.氧、乙炔進氣接頭 |
1套 |
|
|
4. 電器箱總成 |
1套 |
|
|
5.電器箱連接線 |
1條 |
|
|
6.軌道 |
1.6m/條x2付 |
|
|
7.割炬總成 |
1套 |
|
|
8.割炬固定架 |
1套 |
|
|
9.通針 |
1套 |
|
|
10.說明書,合格證 |
各1份 |
|
