CHP系列自動行走式平板坡口機

CHP-6型是本公司系列產品中較通用的一款機型，具備靈活、無鐵屑飛濺、操作安全，不占固定場地等特點，適合加工普通碳鋼，不銹鋼，鋁合金等板材或管口的倒角或焊接坡口。其主要特性如下：坡口速度快、加工面質量穩定、無需裝夾工件、效率高。冷加工方式：不改變板材金屬特性，無后續修磨，提高焊接質量。投資小，加工工件的長度無限制。靈活，便攜，既適合大批量生產，也可分散在焊接現場靈活應用，一名操作員可以同時照看多臺設備，工況條件簡單。本機的加工能力坡口速度每分鐘1.8米、適用于厚度6-16毫米的各種板材、第一次行進能加工出的坡面寬度6毫米（當板才為400MPa普通碳鋼時）。

發送詢盤

視頻

描述

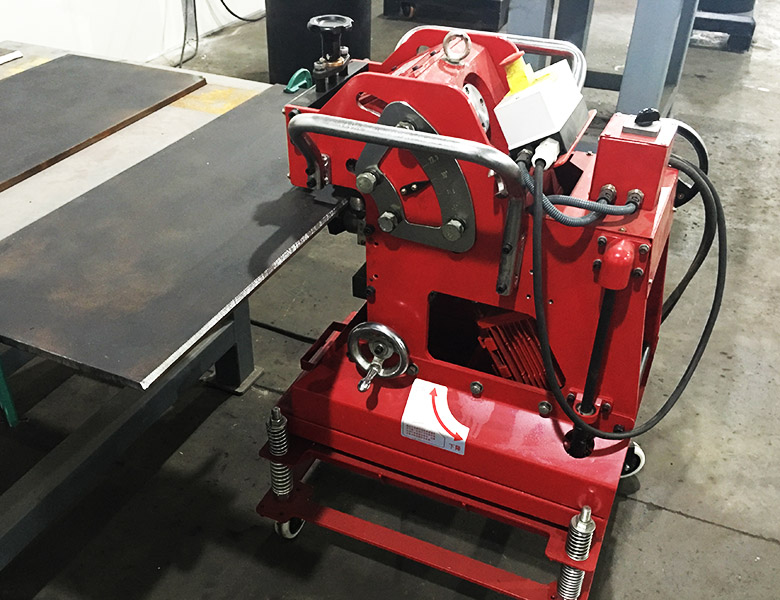

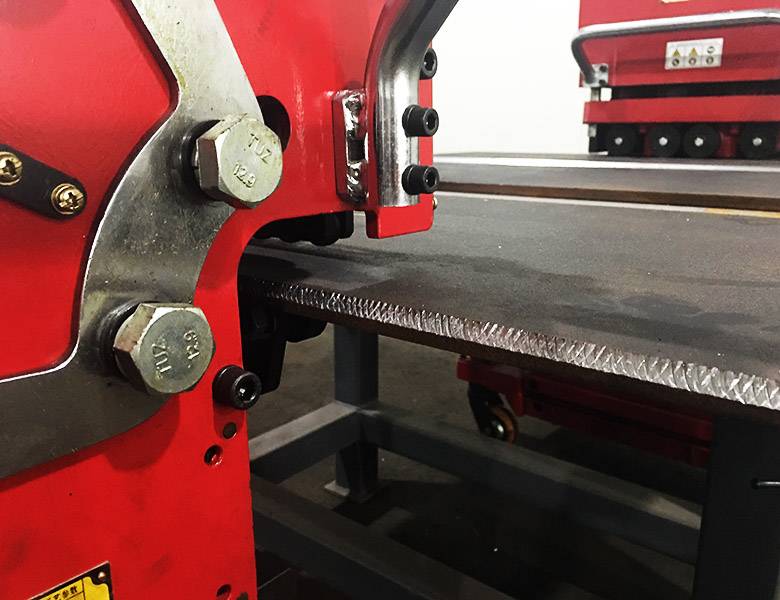

平板坡口機是如何加工鋼板的？

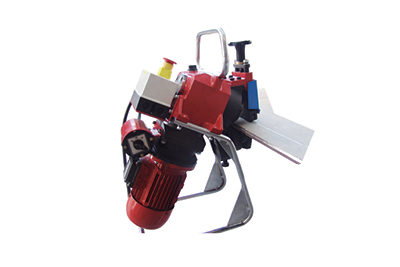

CHP-6外觀

1）電器盒：啟動開關及急停按鈕。

2）把手

3）正反轉旋鈕：在本機的左手側設置有正反轉旋鈕。假使工作過程中本機在鋼板上卡住、主軸停轉、不能前進，請啟動反轉功能、使本機與工件脫開。

4）三相電機：1410r/min; 0.5KW; 380V。

5）機架

6）急停按鈕：緊急停機后需要重新啟動時，請將斷路器的按鍵重新按下。

7）調節手輪：調節鋼板的平行，

8）支撐板：支撐板兩邊各有一只滾輪，支撐鋼板與刀具主軸成一定的角度。

9）調節螺絲：根據坡口鋼板的厚度來定位滾輪高度。

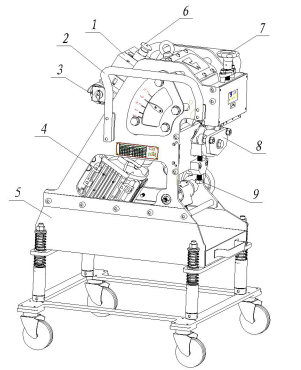

CHP-12 外觀

1）電器盒：啟動開關及急停按鈕。

2）把手

4）三相電機：1360r/min; 2.2KW; 380V。

5）機架

6）急停按鈕：緊急停機后需要重新啟動時，請將斷路器的按鍵重新按下。

7）調節手輪：調節鋼板的平行，

8）支撐板：支撐板兩邊各有一只滾輪，支撐鋼板與刀具主軸成一定的角度。

9）調節螺絲：根據坡口鋼板的厚度來定位滾輪高度。

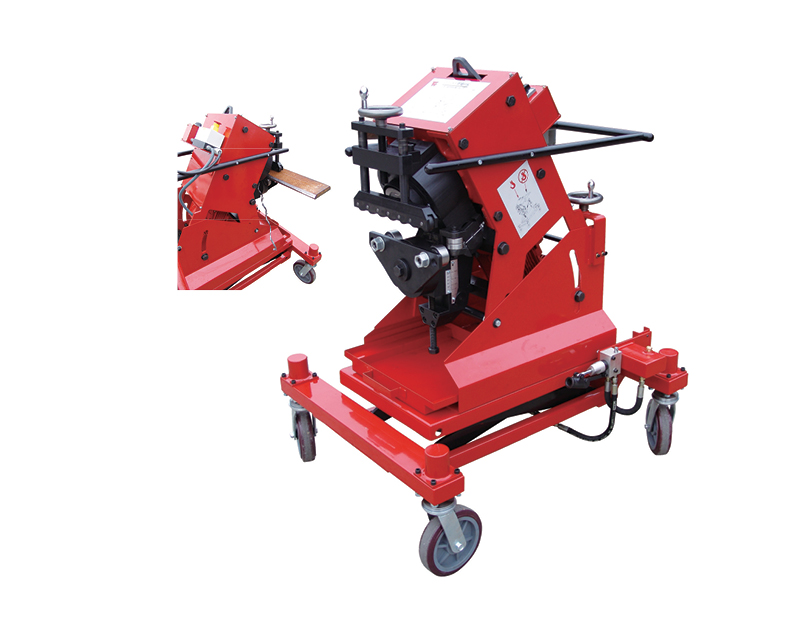

CHP-12G外觀

1）電器盒：啟動開關及急停按鈕。

2）把手

4）三相電機：1360r/min; 2.2KW; 380V。

5）機架

6）急停按鈕：緊急停機后需要重新啟動時，請將斷路器的按鍵重新按下。

7）調節手輪：調節鋼板的平行，

8）支撐板：支撐板兩邊各有一只滾輪，支撐鋼板與刀具主軸成一定的角度。

9）調節螺絲：根據坡口鋼板的厚度來定位滾輪高度。

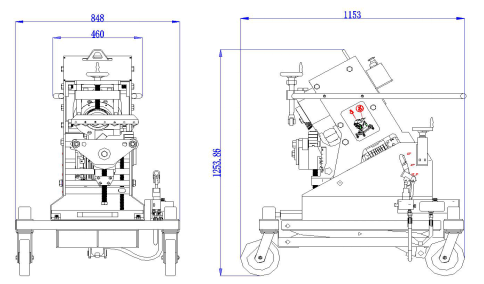

The CHP-28 外觀

技術規格

CHP-6 裝箱單

序號	名稱	數量	備注
1	機器主機	1
2	工具箱	1
3	盤刀	2	標準配置
4	開口扳手	2	24-26；18-19；
5	方孔墊片	1	管子外坡口時替代支撐板（圖號034）使用
6	定位軸	1	管子外坡口時使用（圖號031）
7	內六角扳手	1	M8
8	內六角扳手	1	M6
9	安裝盤刀	1

CHP-12 技術參數

重量	：63公斤
工作電源	：3相 380/50
電機功率	：2200
轉速	：1400轉/分鐘
坡口速度	：2.6米/分鐘
集成控制	：集成有正反轉開關，緊急停按鈕電控盒
一次性加工出的坡口寬度	：12毫米（當板材為400MP普通碳鋼時）
可加工板材的最小厚度	：6毫米
可加工板材的最大厚度	：40毫米
管子坡口的最小內徑	：100毫米
可加工板材的最小寬度	：55毫米

CHP-12 裝箱單

名稱	數 量	備注
1)機器主機	1臺
2)工具箱	1只
3)盤刀	2把	標準配置
4)開口扳手	2只	24-26；18-19；
5)方孔墊片	1只	管子外坡口時替代支撐板（圖號034）使用。
6)定位軸	1只	管子外坡口時使用（圖號031）。
7)內六角扳手	1只	M8
8)內六角扳手	1只	M6
9)安裝盤刀夾具	1只
10)說明書	1本

CHP-12G 裝箱單

名稱	數 量	備注
1)機器主機	1臺
2)工具箱	1只
3)盤刀	2把	標準配置
4)開口扳手	2只	24-26；18-19；
5)定位軸	1只	管子外坡口時使用（圖號031）。
6)內六角扳手	1只	M8
7)內六角扳手	1只	M6
8)安裝盤刀夾具	1只
9)說明書	1本
