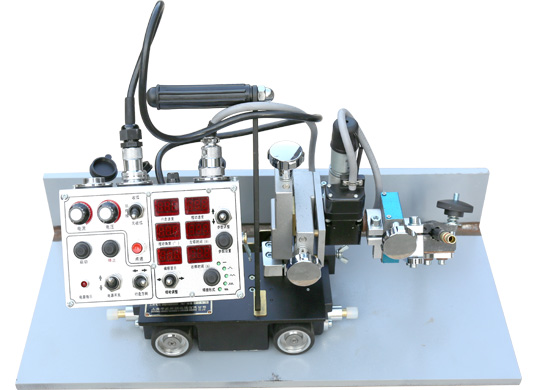

HK-5W便攜式帶擺動頭焊接小車

HK-5W擺動式焊接小車是自動裝置，一次焊接可以獲得較寬的焊縫。擺動速度、擺動角度、中心偏移位置、和左右停留時間均可調整，適合各種不同規格的焊道。非焊接狀態下的小車行走速度為最大值（1900mm/min）。

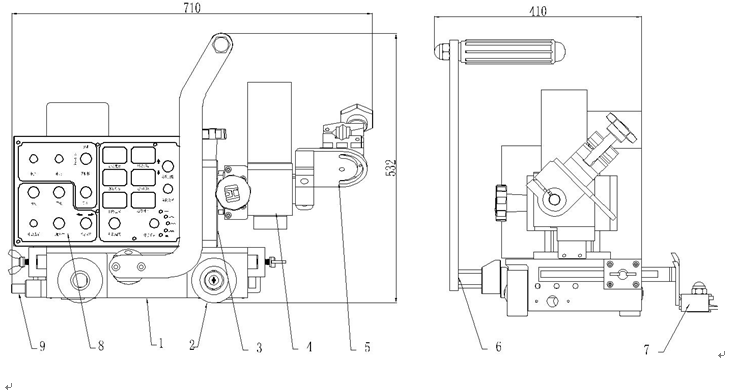

HK-5W由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、磁控手柄，控制箱等部件組成。

１）小車本體部分：是整臺機器的骨架，是其它部分的載體。

２）驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成。

３）X-Y滑塊：是調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。

４）焊槍擺動器：帶動焊槍進行擺動模式的焊接。

５）焊槍夾持器：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。

６）磁控手柄：方便小車的安裝和移動，安裝有永久磁鐵，避免小車脫離焊接線的現象。

７）控制箱：可以調節小車的所有動作，詳細內容參考“控制面板說明”

８）感應停止開關：焊接到工件末端時被觸動后小車自動停止工作。

９）導向輪：沿著母材面滾動，引導準確焊接部位的裝置。

１０）焊槍

主要技術參數

焊接參數

裝箱清單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
