HK-203 相貫管端頭魚嘴形切割機

HK系列便攜式鞍形管端頭氣體切割機，是針對于管道相交焊接的切割要求而設計開發得。管道相交焊接需要切割鞍形口的形狀。該機器是通過鞍形模板，來實現割炬切割的軌跡。模板是根據需要切割鞍形口的形狀而制作。也可做普通的管道切斷或坡口切割。機器是由控制箱，割炬，主體機座所組成。各部件都由主體機座相連。通過離合裝置，使機器的運行部件脫離電動裝置而實現手動切割。機器的控制箱安裝在切割機構另一側，操作簡便，易于維修。該機器設計合理，結構獨特，有四只對稱的底角螺桿支撐機器架在被切鋼管上。通過保險裝置將機器準確定位，它具有管道切割的對接點精度高和需要切割輔助時間少等特點。

發送詢盤

視頻

描述

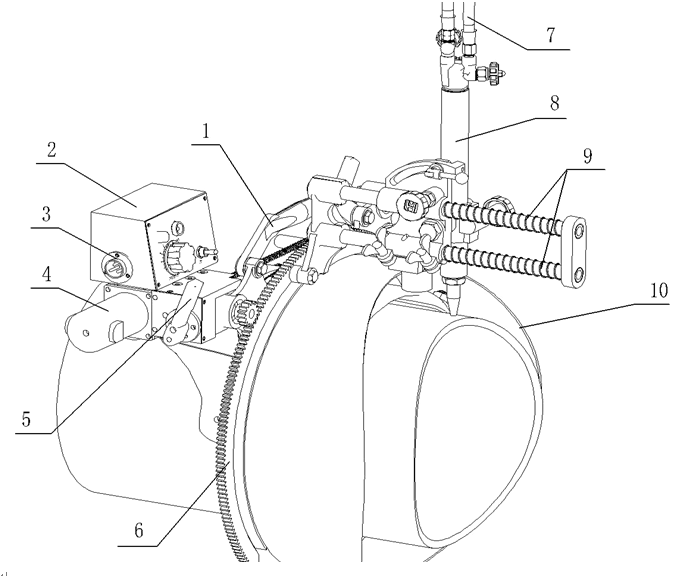

1. 手提手柄

2．電器控制盒：安裝有調速旋鈕，正/反轉開關

3. 電源插座

4．直流電機

5．離合手柄：手柄向左，處于分離狀態。此時機器以脫離電動裝置，可以通過手搖方式來實現機器的運行也可快速定位割炬。

7.進氣軟管：進氣軟管分為氧氣軟管（接頭螺紋為順螺）和燃氣軟管（接頭螺紋為反螺）。

8.割炬

9.移動體壓簧：通過兩只壓簧的壓力，使移動體帶著割炬緊靠摸板的邊緣行走。

10.鞍形口靠模：根據需要切割形狀制作。

技術規格

技術規格

1.重量	HK-102	：15千克
	HK-203	：29千克
	HK-305	：36.5千克
	HK-500	：56.5千克
2.外形尺寸	HK-102	：560mm×505mm×485mm(主機)；
	HK-203	: 560mm×505mm×485mm(主機)；
	HK-305	: 570mm×590mm×570mm(主機);
	HK-500	：780mm×820mm×660mm（主機）;
3.切割速度	HK-102	：0.14～5.8 r/min
	HK-203	：0.14～2.5 r/min
	HK-305	：0.14～2 r/min
	HK-500	：0.6～1.1 r/min
4.切割鋼管直徑	HK-102	：ø38～ø102
	HK-203	：ø76～ø203
	HK-305	：ø152～ø305
	HK-500	：ø305～ø500
5.切割最大矢量高	HK-102	：80mm
	HK-203	：110mm
	HK-305	：110mm
	HK-500	：110mm
6.速度控制方法		：可控硅控制
7.電源		：交流 220V±10％
8.切割厚度		：5-50㎜
9.坡口角度		：0～45°
10.割嘴		: G02(適用于乙炔)或G03(適用丙烷)
11.電機		: 110V 68W 10000轉/分鐘

裝箱單

將裝置小心地從包裝箱中取出。

首先，檢查各部件以確認其完整無缺。

下列為應收的標準零部件清單。

1）主體部件	1臺
2）標準割炬總成	1套
3）割炬浮動機構	1套
4）割嘴（G02或G03型＃1，2、3，）	各1只
5) 保險裝置	1 套
6) 進氣接頭	1 套
7) 說明書,合格證	各1份
8) 電源電纜	1套
9) 底腳螺栓	18套（每套4只）
10) 十字螺絲刀	1只
11) 通針	1把
12) 手搖柄	1把
