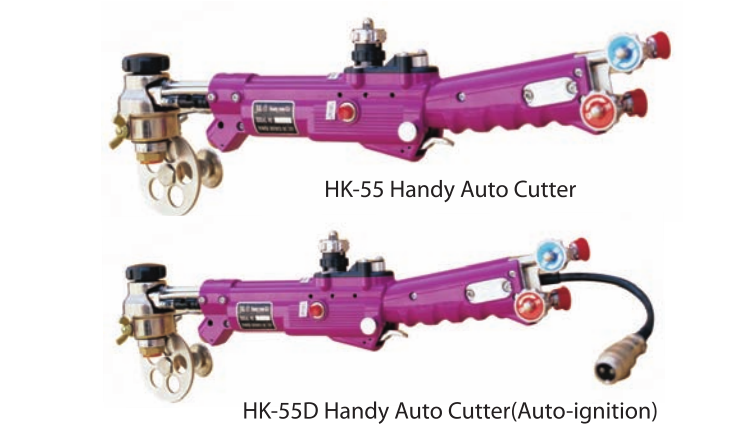

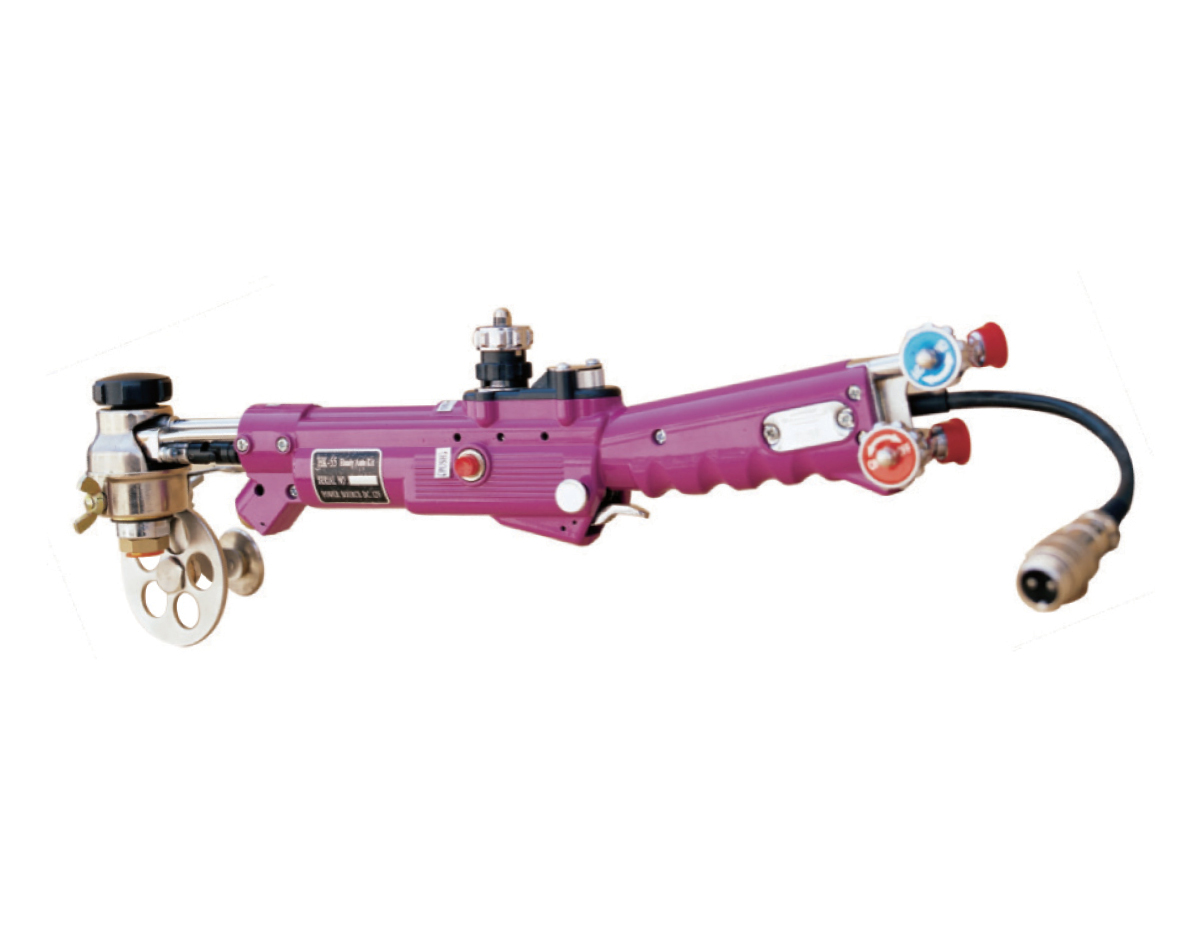

“HK-55”和”HK-55D”便攜式自動氣體切割器是基于實現便攜式切割和切割自動化的新奇設想而研發的。該裝置集各種切割型之長，可在所有工作現場使用。本機型因割嘴側的滾輪轉動而自動移動，操作人員可通過控制滾輪的方向，將鋼材切割成各種形狀。本機采用高強度鋁錠材料，精密壓鑄而成，結構緊湊、經久耐用、體積小攜帶方便，使用靈活，可實現各種場合的手工切割。行走采用直流伺服電機驅動，運行平穩，切割質量穩定。更換附件可進行不同角度坡口、曲線及圓周切割等。HK-55D機身上帶有自動點火裝置，操作簡單。本機型適用與造船、石油、冶金、金屬結構等工廠，操作簡單易學，即使是初學者也可較為容易進行鋼材切割。
|

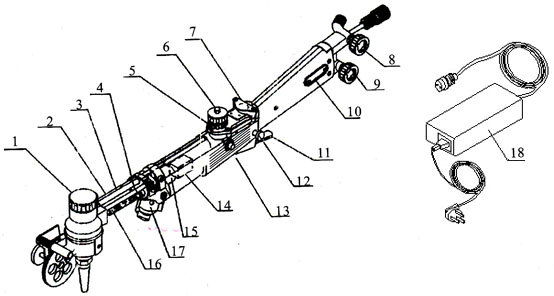

1. 滾輪鎖定旋鈕：旋松旋鈕后，滾輪可轉360° |
9. 燃氣閥 |
|
2. 燃氣管 |
10.保險 |
|
3. 切割氧氣管 |
11.點火開關 |
|
4. 預熱氧氣管 |
12.熄火開關 |
|
5. 驅動開關：驅動開關與切割氧閥通過互鎖控制 |
13.馬達.正/反轉換鈕開關 |
|
6. 切割氧氣閥：旋開該閥門以提供切割氧 |
14.高壓包 |
|
7. 速度控制旋鈕 |
15.直流電機 |
|
沿“H”方向旋轉該按鈕可使裝置移動加快， |
16.萬向節 |
|
而“L”方向則使移動減慢。 |
17.噴嘴 |
|
8. 預熱氧氣閥 |
18.交流適配器 |
技術規格
|
1.重量（主體部件） |
：2.7千克 |
|
附件 |
：7.8千克 |
|
2.外形包裝尺寸 |
：500毫米×200毫米×150毫米（備有標準滾輪總成） |
|
3.滾輪驅動 |
：摩擦驅動 |
|
4.速度控制 |
：晶體管控制 |
|
5.切割速度 |
: 200～700毫米/分鐘（標準件） |
|
6.切割厚度 |
：5～30毫米（標準件） |
|
7.馬達 |
：直流12伏7200轉/分鐘 減速器1/300 |
|
8.電源 |
：交流220V±10％ |
|
9.備件： |
輔助滾輪總成 |
|
坡口滾輪總成 （20°～45°） |
|
|
小圓弧切割附件（ø30mm～ø120mm） |
|
|
導向桿 |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。
標準包裝組件中包含下列零部件：
|
（1）主體部件 |
：1套 |
|
|
（2）標準滾輪總成 |
：1套 |
|
|
（3）導向把手 |
：1把 |
|
|
（4）保險（1安） |
：1個 |
|
|
（5）割嘴（根據用戶需求任選其一） |
1）GO2：1#、2#、3# |
：各1個 |
|
2）GO3：1#、2#、3# |
：各1個 |
|
|
（6）交流適配器 |
：1個 |
|
|
（7）進氣接頭 |
：1套 |
|
|
（8）輔助滾輪總成 |
：1套 |
|
|
（9）坡口滾輪總成 |
：1套 |
|
|
（10）小圓弧切割附件 |
：1套 |
|
|
（11）割嘴清理器 |
：1套 |
|
|
（12）金屬包裝箱 |
：1個 |
|
|
（13）說明書、合格證 |
：各1份 |
|
