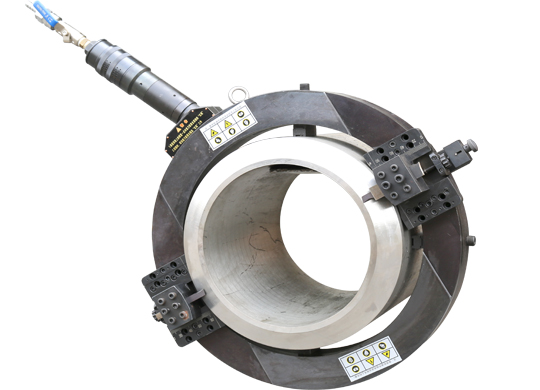

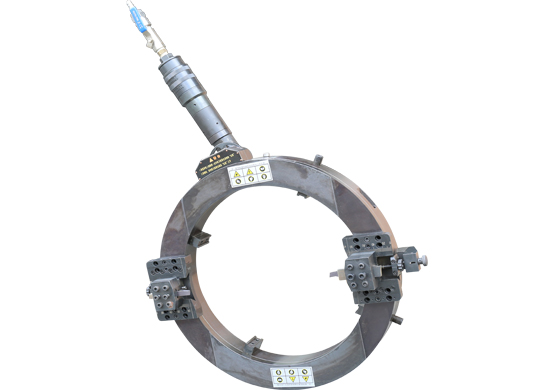

GPX系列外卡式氣動管道切割/坡口機冷加工

ISD/GPX系列管子切割坡口機功能強大，用途廣泛，能夠切割、坡口、平面法蘭加工。對于管子的壁厚有比較寬的選擇范圍，其主要特性如下：輕而樸實的設計，使的該切割坡口機成為徑向凈空量極小的理想工具。設計簡單以40﹪幅度降低了部件的繁雜性，大大提高了部件的互換性。功能強大，使用 ISD-600型切割坡口機，即能切割600MM口徑的管子。預載式可調軸承和加強型的底部軸承座圈結合在一起，最大限度地提高了機器可靠性和操作功能。固定系統能輕松自動的扣住管子。高強度的刀架滑臺，使用壽命長，精確度高。緊固部件要求簡單，僅需一個規格的扳手即可進行調節。可選擇電動和氣動驅動。

發送詢盤

視頻

描述

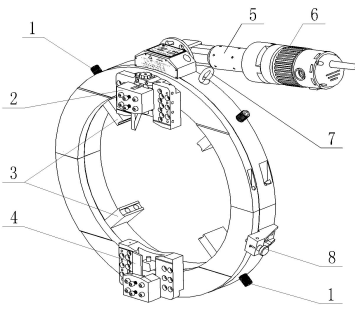

1）夾頭螺絲：螺絲是平均分布在主機圓環的四周，依次調節該螺絲的距離至到將管子卡住

2）坡口機刀架：標準配置是配兩只刀架，一種是安裝坡口刀具，另一種是安裝切斷刀具。

3）漲緊塊：漲緊塊共有四種，每種四只，要根據坡口管子的直徑大小來選擇合適的漲緊塊才能安裝。每種漲緊塊都有它相對應的切割管子直徑范圍。在漲緊塊端面上都標有它的使用范圍。（詳細請查看漲緊塊圖表）。

4）切斷刀具。

5）行星減速箱部件。

6）電機

7）吊環

8）進刀手柄：當手柄向外拔起時，機器停止自動進刀。反之，當手柄處在最低位時機器開始自動進刀。

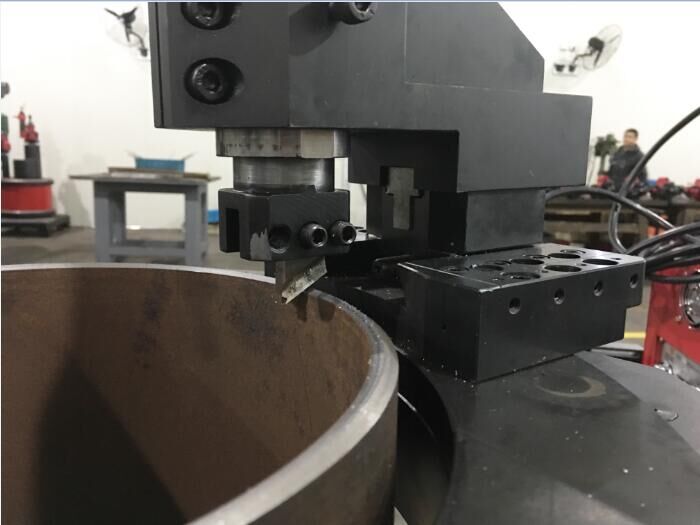

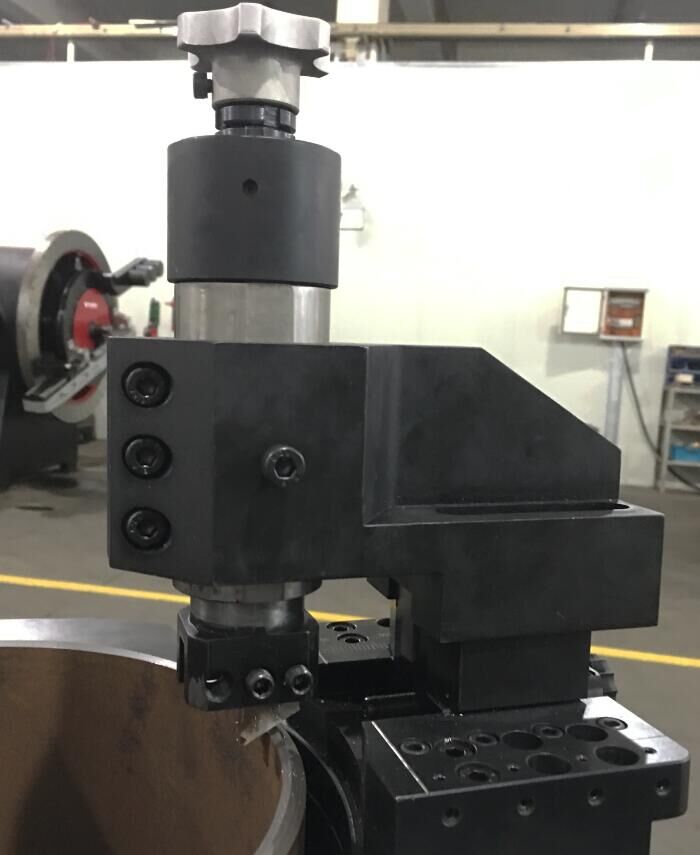

內坡口裝置

技術規格

型號

GPX-150

GPX-300

GPX-450

GPX-600

GPX-750

GPX-900

GPX-1050

空氣工作壓力

0.6MPa(進入氣動馬達進氣口所測的壓力)

空氣耗氣流量

1500-2000L/min

切割，坡口管子最大壁厚

≤30MM

管子切割，

坡口范圍

30-150MM

120-300MM

270-450MM

450-600MM

570-750MM

720-900MM

870-1050MM

刀盤旋轉速度

16r/min

13r/min

10r/min

8r/min

7r/min

6r/min

5r/min

重量（整機凈重）

15KG

30KG

45KG

60KG

80KG

100KG

120KG

裝箱單

序號	名稱	數量	備注
1	機器主機	1臺
2	漲緊塊	4套	每套各4只,共16只
3	驅動馬達總成	1套	包括減速機構
4	內六角扳手	1套	M1.5-M10
5	內六角螺絲	共9只	M8X16; M8X40; M8X65 ;各3只 (10.9級)
6	內六角螺絲	8只	M8X35 (10.9級)
7	內六角螺絲	8只	M8X25 (10.9級)
8	四方扳手	1只
9	定位銷	2只
10	直角尺	1只
11	水壺	1只
12	切斷刀	1把	0度
13	坡口刀	1把	30度
14	坡口刀	1把	37度
15	合格證	１份
16	產品說明書	１份
