“GCD系列”多頭直條切割機是華威公司切割系列產品之一,該機器內部結構設計合理；外表美觀大方。該產品是在CG1-30的基礎上經過技術研討，對此產品進行多項技術革新和工藝改良，行走更趨平穩，氣路開關及閥門一目了然，管路總成裝有快速開在，可方便地對切割氣體同時控制。多組割炬同時切割，大大提高了工作效率，便于操作。本系列機型主要適合于金屬結構等工廠下直條料。本機采用了新型材料，對零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了大大的提高，實用范圍也大大增強。
l GCD3-100型多頭直條切割機有3組有效割炬。
l GCD4-100型多頭直條切割機有4組有效割炬。
l GCD5-100型多頭直條切割機有5組有效割炬。
|

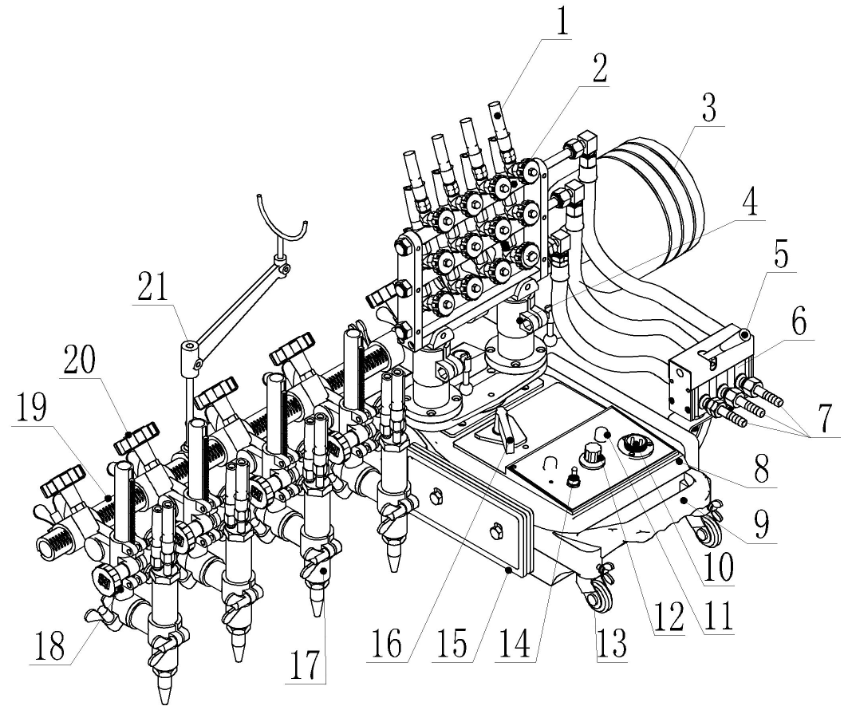

1. 輸送氣體的軟管 |
11.保險絲 |
|
2. 氣體分配器 |
12. 調速手輪：調節機器行走速度 |
|
3. 重錘 |
13.萬向輪 |
|
4. 支架座 |
14. 馬達.正/反轉換鈕子開關 |
|
5. 快速開關手柄：手柄分三檔開關, 分別為關閉、預熱和切割.處在關閉位置時將關閉所有氣體。 |
15. 隔熱板：阻礙熱量向機器內部擴散。 |
|
16. 離合手柄 |
|
|
6. 快速分配器 |
17. 割炬 |
|
7. 氣體快速接頭 |
18. 割炬上下移動總成 |
|
8. 主機體 |
19.橫移齒條 |
|
9. 手提手柄 |
20.橫移手輪 |
|
10.電源插座 |
21.皮管支架 |
技術規格
|
1.重量 |
GCD3-100 |
35KG |
|
GCD4-100 |
40KG |
|
|
CGD5-100 |
50KG |
|
|
2.調速控制 |
:可控硅無級變速 |
|
|
3.電源 |
:交流 220V±10％ 50HZ |
|
|
4.切割速度 |
:50～750/mm/min |
|
|
5.切割厚度 |
:6-50mm |
|
|
6.切割寬度
|
GCD3-100 |
70-1000mm |
|
GCD4-100 |
70-1100mm |
|
|
GCD5-100 |
70-1300mm |
|
|
7.有效割炬數
|
GCD3-100 |
3只 |
|
GCD4-100 |
4只 |
|
|
GCD5-100 |
5只 |
|
|
8.坡口角度 |
:0-45° |
|
|
9.割嘴 |
:G02(適用于乙炔),G03(適用于丙烷) |
|
|
10.電機 |
:直流 110V 50HZ 30W 轉速4200r/min |
|
裝箱單
用戶收到包裝箱后，將裝置小心地從包裝箱中取出。首先，應參照所購機型對照此清單核對包裝箱中部件以確認其是否齊全。
|
1.主機 |
1臺 |
|||
|
2.割炬氣路總成 |
1套（包括分配器、皮管和割炬） |
|||
|
3.上下移動總成 |
GCD3-100 |
3套 |
||
|
GCD4-100 |
4套 |
|||
|
GCD5-100 |
5套 |
|||
|
4.割嘴（根據用戶需求任選一種） |
1）G02:（乙炔） |
GCD3-100 |
9只 |
|
|
GCD4-100 |
12只 |
|||
|
2）G03：（丙烷） |
||||
|
GCD5-100 |
15只 |
|||
|
5.電源線 |
1條 |
|||
|
6.進氣接頭/壓帽 |
3付 |
|||
|
7.圓頭螺絲M4 |
4只 |
|||
|
8.隨機的標準附件/備用件 |
1.凸/凹槽導軌 |
1條（1.8m/條） |
||
|
2.重錘 |
1只 |
|||
|
3.割圓總成 |
1套 |
|||
|
9.說明書,合格證 |
各1份 |
|||
