本機體積小，重量輕，一體化機身堅固耐用。低重心設計，行走平穩，操作方便，切割圓周特好。本機具有手動/自動一體結構，配備隨機的電池電源。在沒有外接電源的環境下也能實現自動切割，切電池經久耐用，每充滿一次可工作近6小時。本機在完全無電的情況下也可以手動操作進行切割，倒角，坡口等作業，廣泛用于石油,化工管道等工程管道的切割。
|

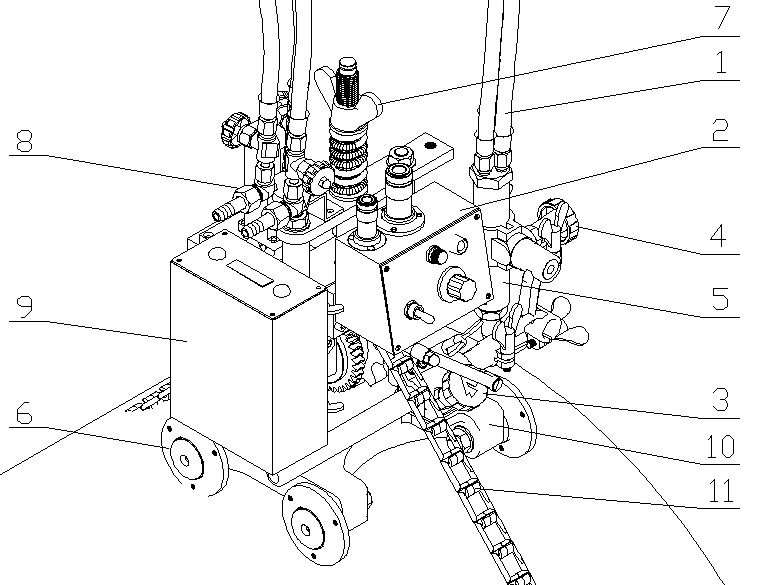

1.軟管：在氣體分配器與割炬之間安裝，三條所管分別用于預熱氧、快氧和切割氧，可合并為一套。 |
|
|

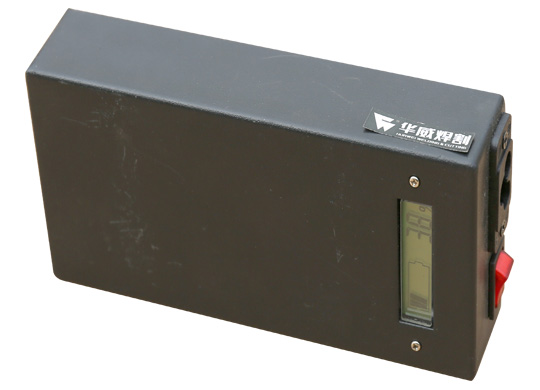

2.電器箱 3.橫向進給旋鈕：改變割炬水平位置 4.割炬升降手輪：調節割炬高度。 5.割炬：切割厚度：5～50mm 6.滾輪：通過四只滾輪使機器在管壁平穩運行 7.大翼形螺母：擰緊該旋鈕，將逐漸收緊鏈條，可使機器牢固的固定在管子上。 8.氣體分配器：可將氣體分為預熱氧、快氧、切割氧 9.鋰電池 10.主體部件 11.鏈條：裝置沿導軌方向隨鏈條傳動而運行 |
|
技術規格
|
1.重量（主體部件） |
：14.5千克 |
|
附件 |
：1.5千克 |
|
2.裝置尺寸 |
：285 mm×420 mm×450mm |
|
3.電源 |
：220V |
|
4.切割速度 |
：50～750/mm/min |
|
5.切割厚度 |
：6-50mm |
|
6.坡口角度 |
：0-45度 |
|
7.切割圓管直徑 |
：ø150-ø600mm（標準配置） |
|
8.割嘴 |
：G02(適用于乙炔),G03(適用于丙烷) |
|
9.電機 |
：HWR4H61-102 35W |
|
附件： |
|
|
割嘴清理器 |
1 套 |
|
鏈條（82個鏈節） |
1 套 |
|
電器箱 |
1 個 |
|
鈑手 |
1 套 |
|
保險絲 |
2 根 |
|
注：機器附帶的鏈長節數可切割直徑600mm的鋼管，如有大于600mm的管子鏈條數量需增加，則用戶可另外購買。 |
|
裝箱單
將裝置小心地從包裝箱中取出。
首先，檢查各部件以確認其完整無缺。
下列為應收的標準單割炬配置零部件清單。
|
1.主機 |
1臺 |
|
|
2.割炬總成 |
1套 |
|
|
3.割炬連接器 |
1只 |
|
|
4.充電適配器 |
1只 |
|
|
5.電源箱+電纜線 |
1個 |
|
|
6.割嘴清理器 |
1套 |
|
|
7.割嘴（ 根據需求任選一種） |
1）G02(適用于乙炔) |
3個 |
|
2）G03(適用于丙烷) |
3個 |
|
|
8.鏈條82節 |
1套 |
|
|
9.保險絲（2A） |
2根 |
|
|
10.說明書,合格證 |
各1份 |
|
