CG1-100A 雙割炬直線切割機

“CG1-30A、CG1-100A”精密型小車式氣切割機是華威公司的主要產品之一。該機器內部結構設計合理；外表美觀大方。在聽取了用戶的建議，經過多方技術研討，對產品進行多項技術革新和工藝改良。本機采用了新型材料，對零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了很大的提高。本機型調速系統采用集成電路，行走穩定;裝有快速開關，大大提高了工效。軌道經機械加工，直線度好，不易變形。適用于造船、石油、冶金、金屬結構等工廠。

發送詢盤

視頻

描述

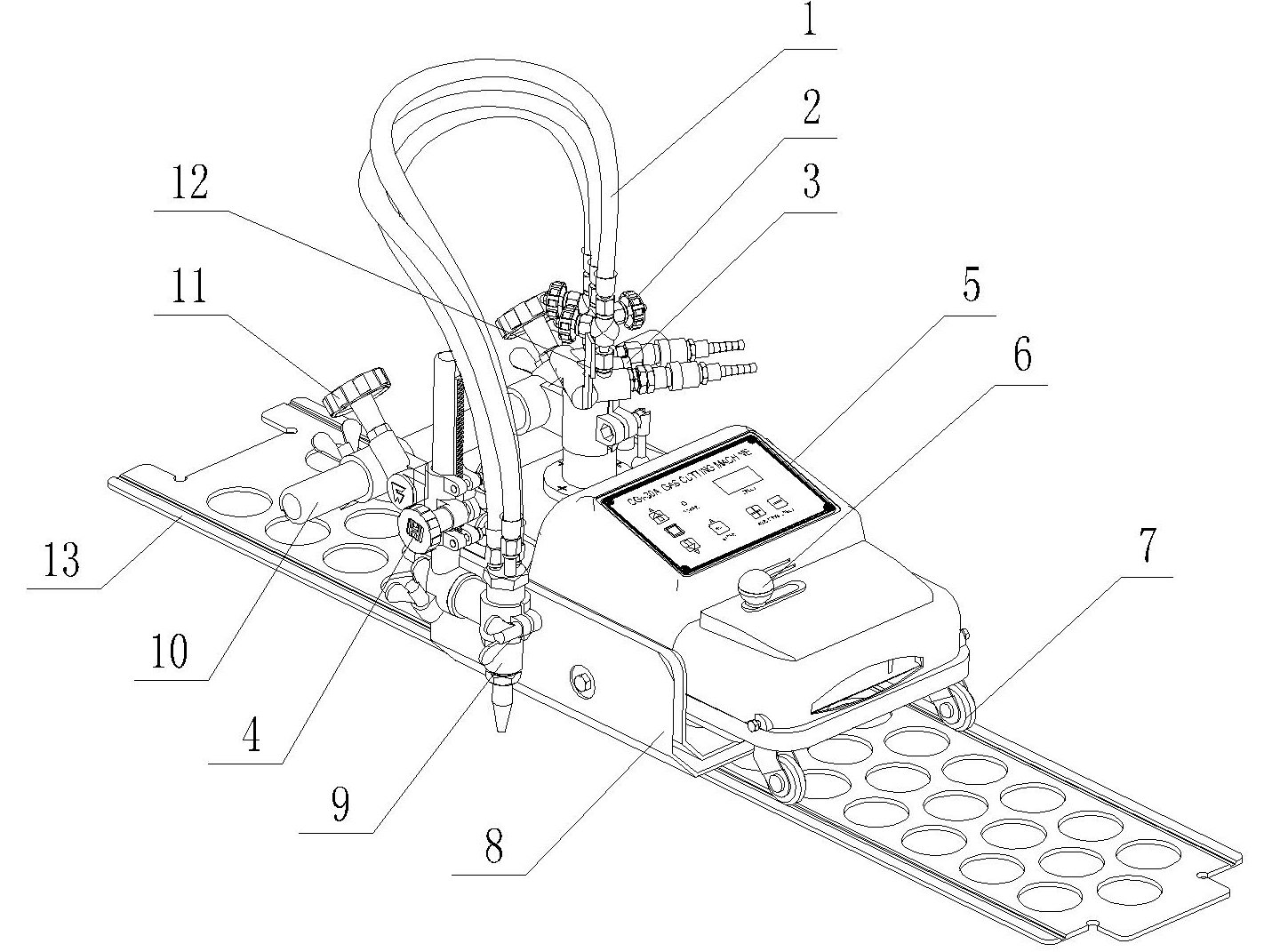

1.軟管：在氣體分配器和割炬之間連接，三條 8. 隔熱板：阻礙熱量向機器內部擴散。

氣管分別用于燃氣；預熱氧；切割氧。 9. 割炬體

2. 氣體兩通閥：調節氣體流量大小。 10.橫移齒條

3. 氣體分配器： 11.橫移手輪：通過調節該手論，調節割炬

4. 小手輪：通過調節該手論，調節 在橫移桿上水平的距離

割炬垂直上下的距離。 12.快速開關手柄：手柄分三檔開關, 分別

5.主機為關閉、預熱和切割。處在關閉位置時

6. 離合手柄將關閉所有氣體。

7. 萬向輪 13.導軌:機器軌道有凸輪或凹輪兩種形式。

技術規格

技術規格

型號項目	CG1-30A	CG1-100A
1.總重量	18.5kg	23kg
2.割炬數	1組	2組
3.坡口角度	0-45°（I、V）	0-45°（I、V、Y）
4.裝置尺寸	470×230×250mm
5.調速控制	集成電路
6.電源電壓	AC220V/50Hz
7.切割速度	50～750mm/min
8.切割厚度	6-100mm
9.切割圓直徑	ø200-ø2000mm
10.適用割嘴	1）G02 （乙炔）
	2）G03 （丙烷）
11.電機	直流 110V 0.5A 30W 轉速3600-4600r/min

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。

l 下列為CG1-30A標準單割炬配置零部件清單。

1.主機		1臺
2.割炬氣路總成		1套
3.割嘴（根據用戶需求任選一種）	1）G02：（乙炔）	各3只
	2）G03：（丙烷）
4.氧、乙炔快速進氣接頭		2付
5.移動總成		1套（包括左右、上下移動總成）
6.電源線		1根
7.割炬夾持器總成		1套
8.割圓總成		1套
9.導軌（凸輪或凹輪任選一種）		1條
10.說明書,合格證		各1份

l 下列為CG1-100A標準雙割炬配置零部件清單。

1.主機		1臺
2.割炬氣路總成		2套
3.割嘴（根據用戶需求任選一種）	1）G02：（乙炔）	各6只
	2）G03：（丙烷）
4.氧、乙炔快速進氣接頭		2付
5.移動總成		2套（包括左右、上下移動總成）
6.電源線		1根
7.割炬夾持器總成		2套
8.割圓總成		1套
9.重錘		1只
9.導軌（凸輪或凹輪任選一種）		1條
10.說明書,合格證		各1份
