“CG2-200”型半自動割圓機采用鋁合金鑄造而成，輕巧便攜。本裝置采用強力永磁鐵吸附在水平或傾斜面上切割圓形工件，添加必要的附件也可進行0～45°坡口切割，操作簡便。旋轉式分配器，氣管永不纏繞。本機專業用于切割圓孔、法蘭等圓形零件。使用該割圓機可提高工效、保證切割質量有效減輕工人的勞動強度。

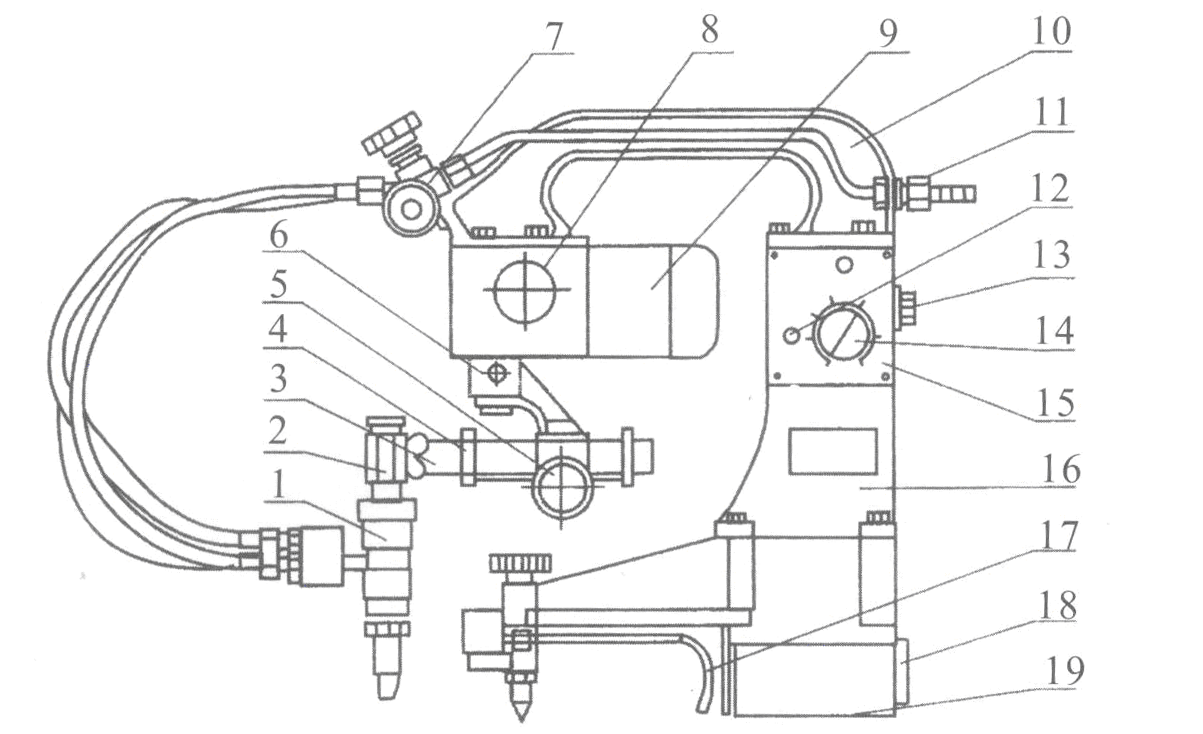

1.割炬 7.橫梁 13.磁鐵開關
2.升降調節套 8.氧、乙炔接頭 14.磁鐵
3.半徑桿 9.電源開關 15.定心桿
4.減速箱體 10.調速器 16.橫調手輪
5.氣體分配閥 11.電器面板
6.電機 12.數據牌
技術規格
|
1.外形尺寸 |
：500×350×420（長×寬×高） |
|
|
2.重量（主體部件） |
：15千克 |
|
|
3.切割范圍： |
切割圓直徑 |
：Ø40～Ø200mm |
|
切割低碳鋼板厚度 |
：5～50mm |
|
|
切割旋轉速度 |
：0.14～3.3 r.p.m |
|
|
4.電動機 |
：S261 直流110V 50HZ |
|
|
5.電源電壓 |
：交流220V 50HZ |
|
裝箱單
用戶收到包裝箱后，將裝置小心地從包裝箱中取出。首先，應清查包裝箱中各零部件是否與裝箱清單中物品相符，以確認其完整無缺。各包裝組件中包含下列零部件：
|
1.主機 |
1臺 |
|
|
2.割嘴（根據用戶需求任選一種） |
1）G02：（乙炔） |
各1只 |
|
2）G03：（丙烷） |
各1只 |
|
|
3.電源線 |
1根 |
|
|
4.保險絲 |
2只 |
|
|
5.皮管接頭 |
1套 |
|
|
6.割嘴清理器 |
1套 |
|
|
7.說明書，合格證 |
各1份 |
|
